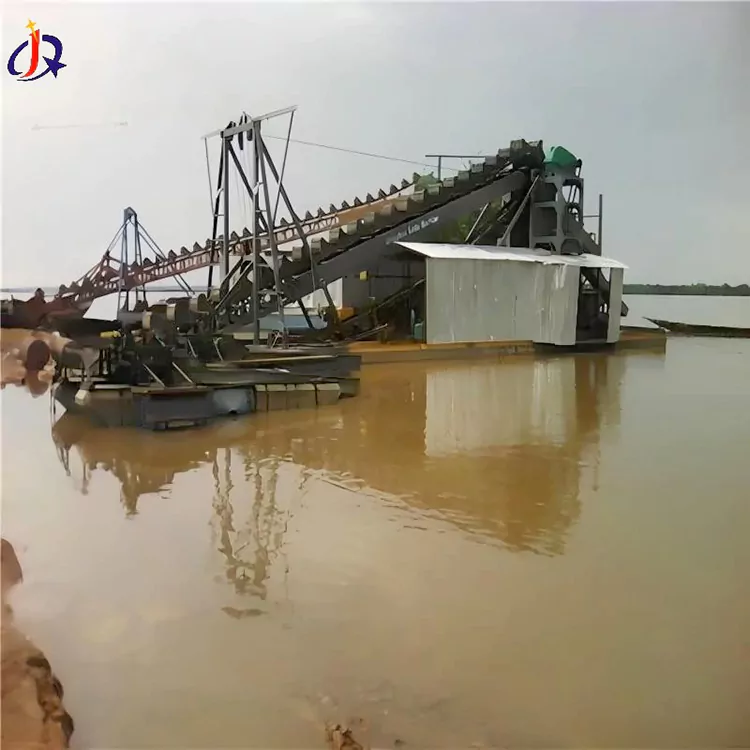

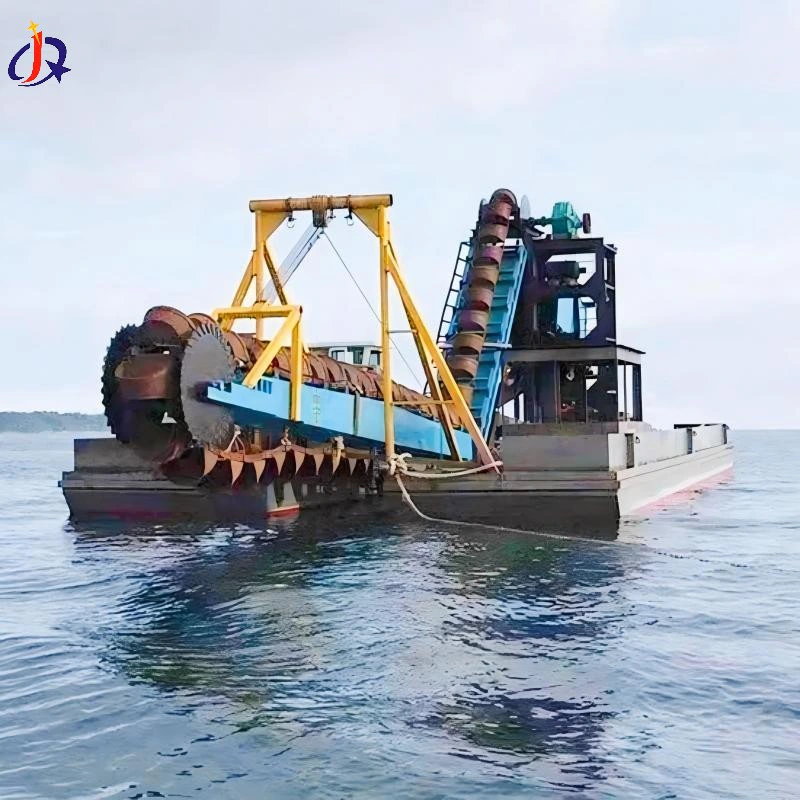

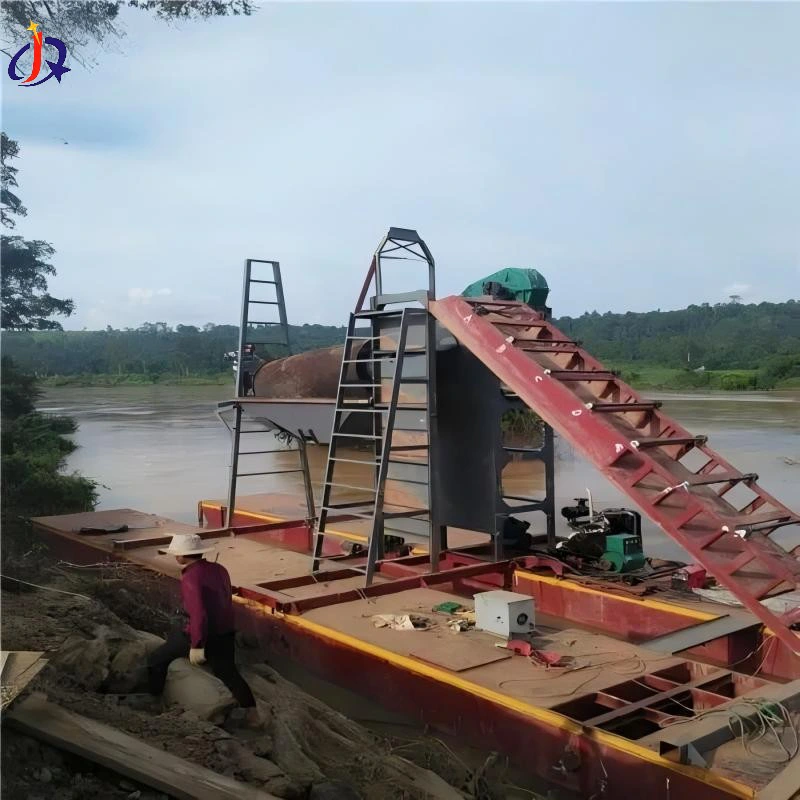

Bärbar alluvial guldmudderare för flodbrytning

System

nyckelkomponenter

Funktionsbeskrivning

Utgrävningssystem

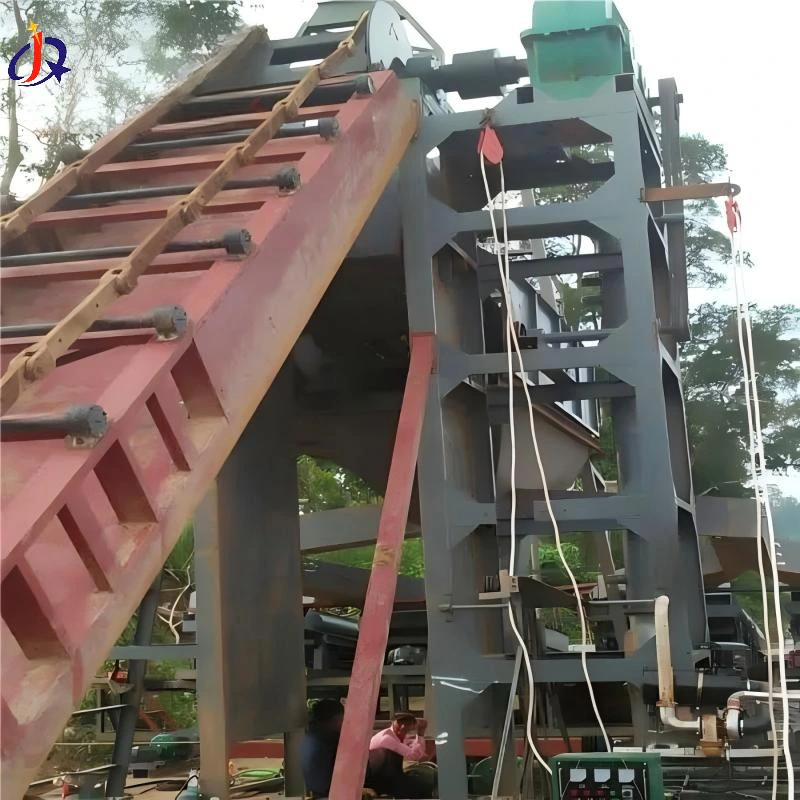

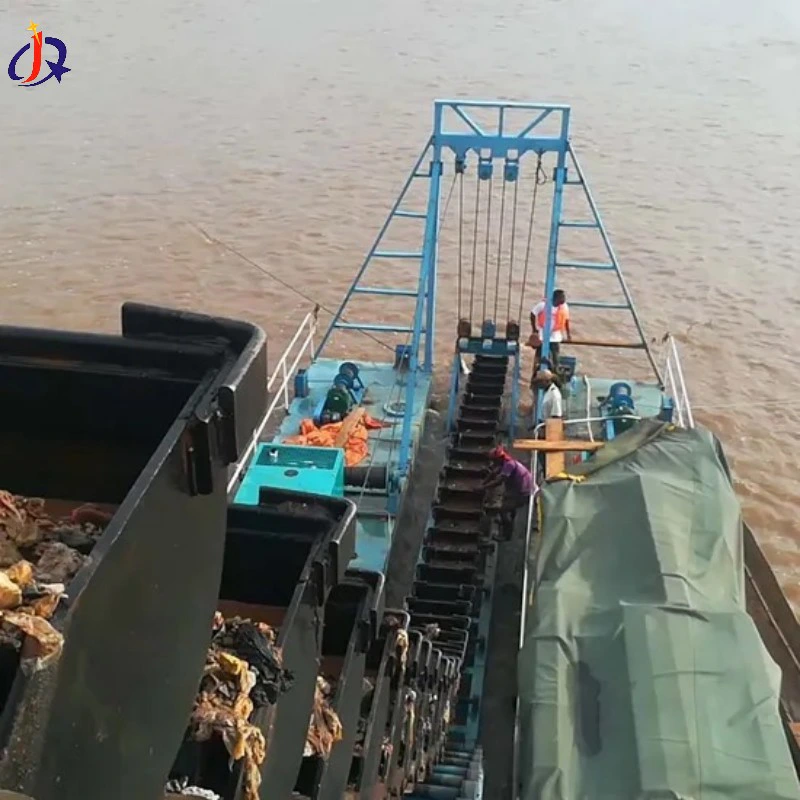

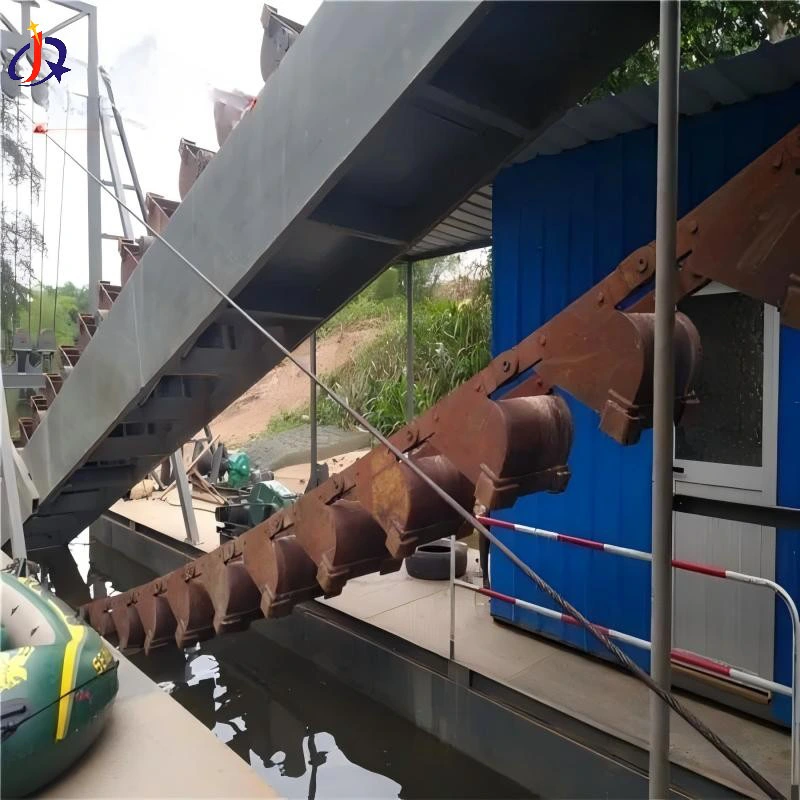

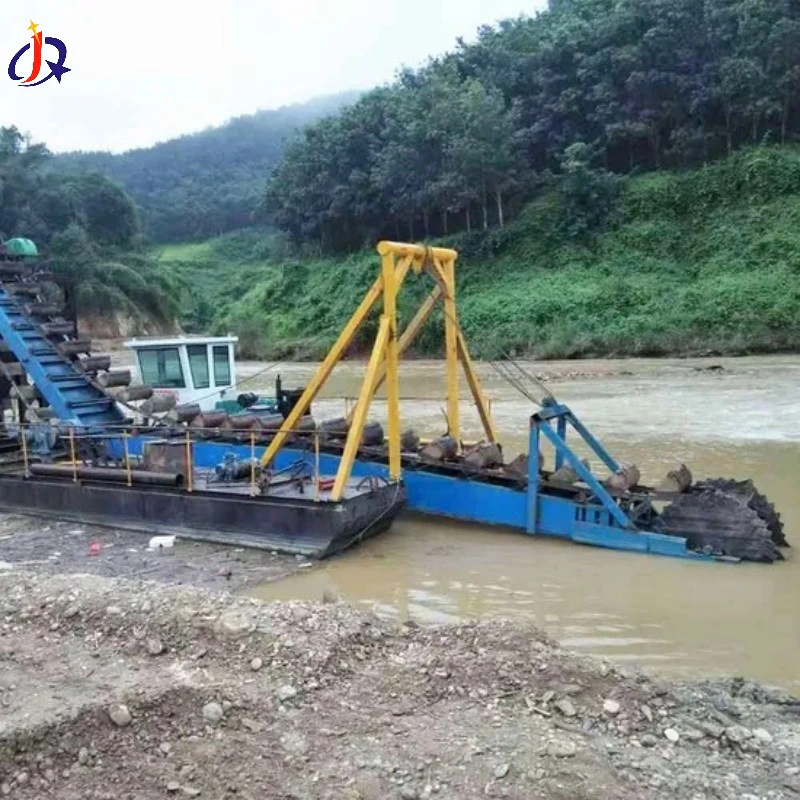

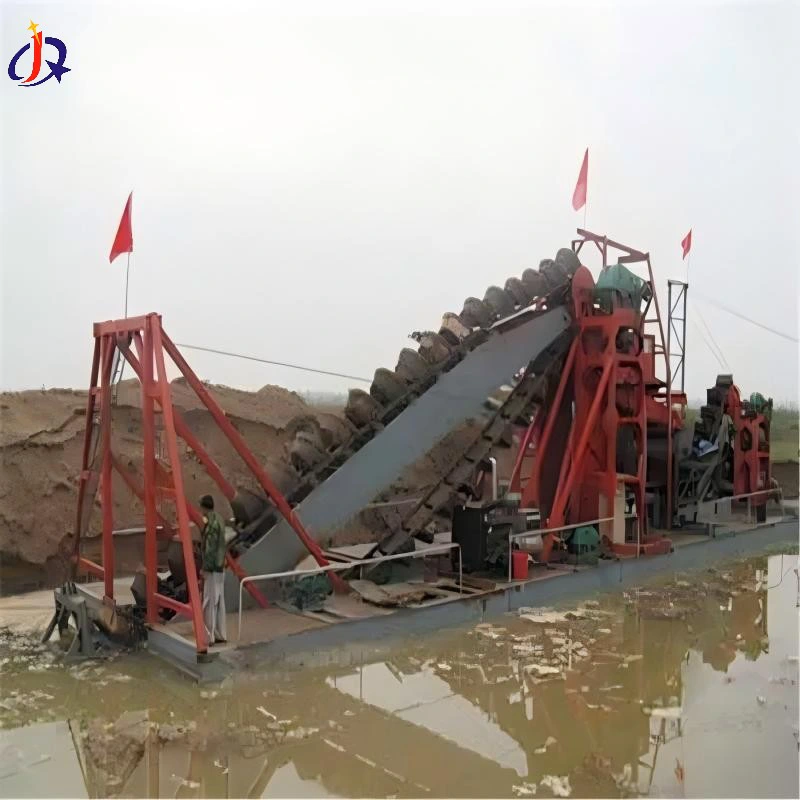

Skokkedja/brottsch

Skokkedjan skär vertikalt in i flodbädden för att gräva ut guldbärande grus.

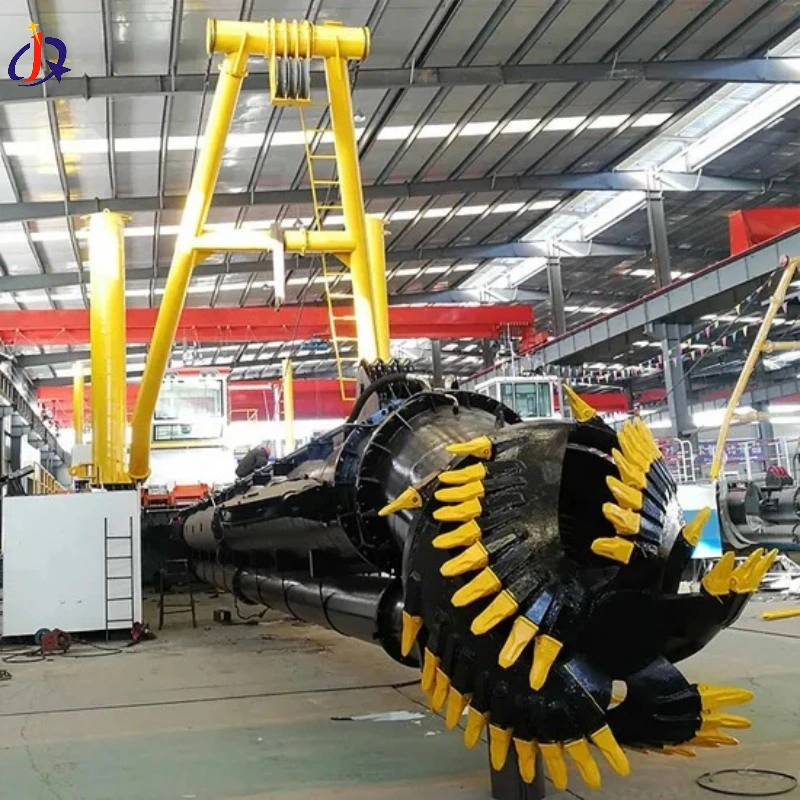

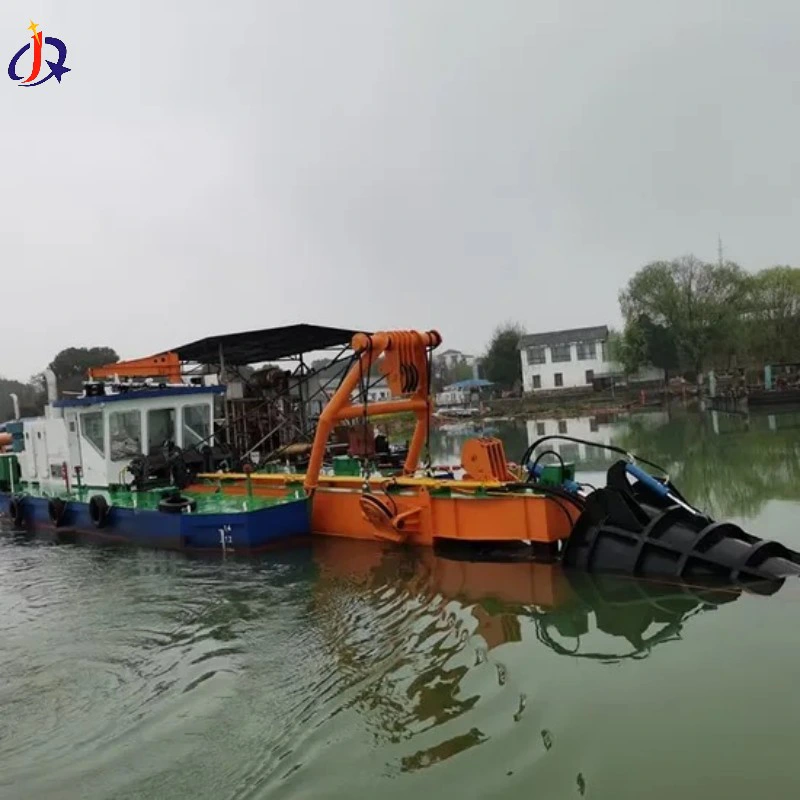

Kutter-sugmekanismen agiterar sedimentet och suger sedan upp det genom sugrör.

Screeningsystem

Trommelskärm/vibrerande skärm

Processen går ut på att klassificera och kassera grova gruspartiklar större än 10-15 mm, samtidigt som finkornig malmsand behålls för efterföljande malmtvätt.

Tvätt- och förmånssystem

Högtryckssprutning + malmsvätttråg

Högtrycksvatten (0,5–1,2 MPa) remsar av lera från guldytor på placeringen och bildar en homogen slurry för efterföljande bearbetning.

Separationssystem

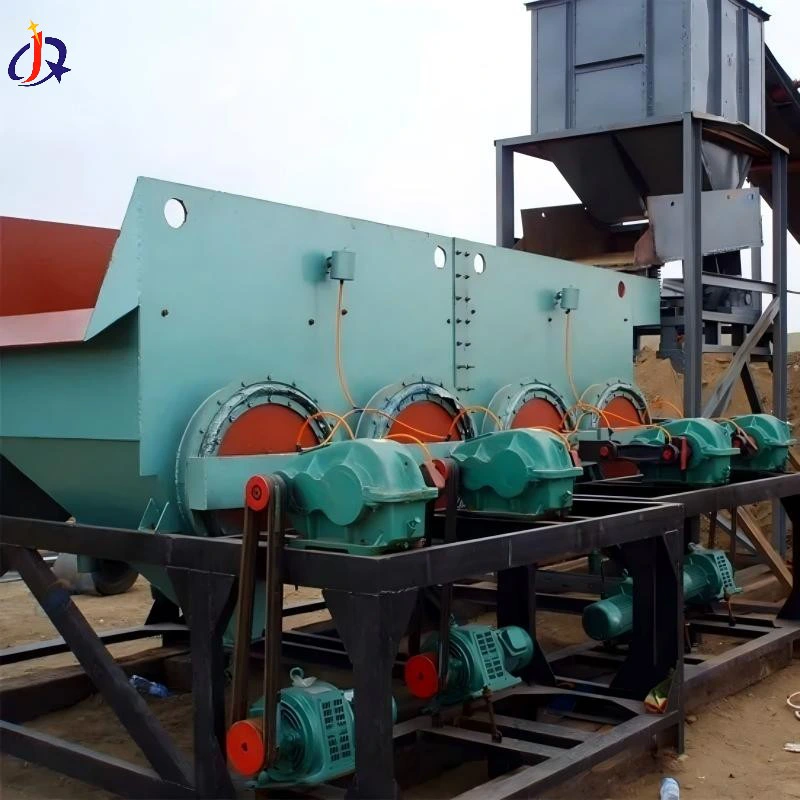

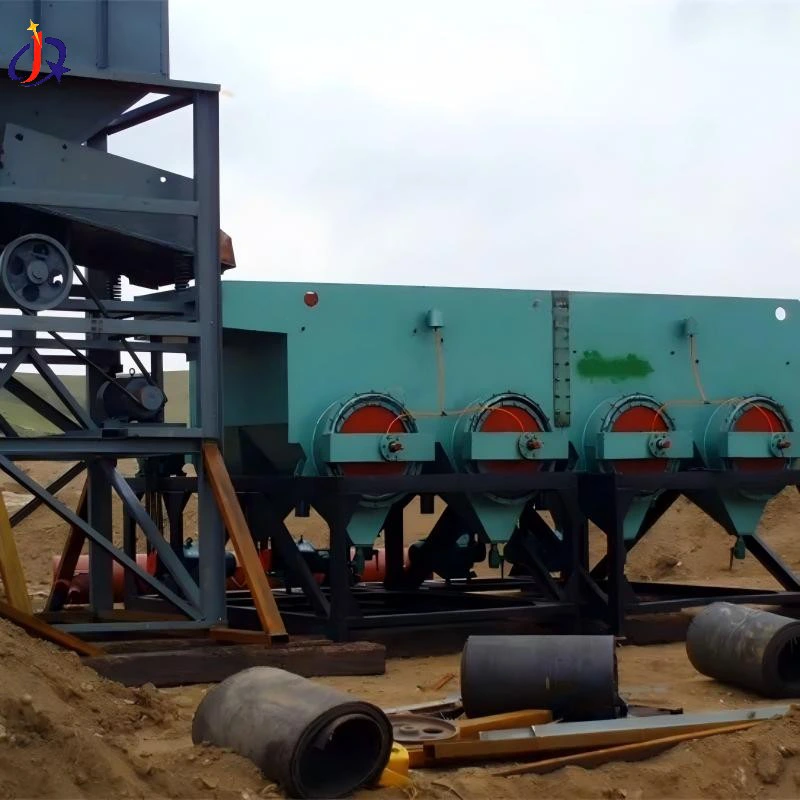

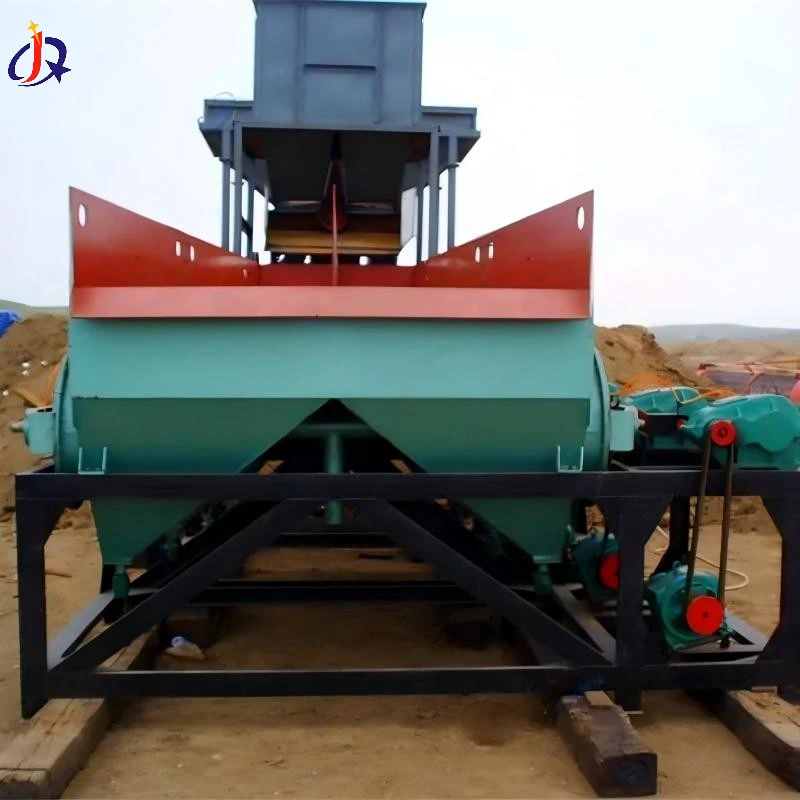

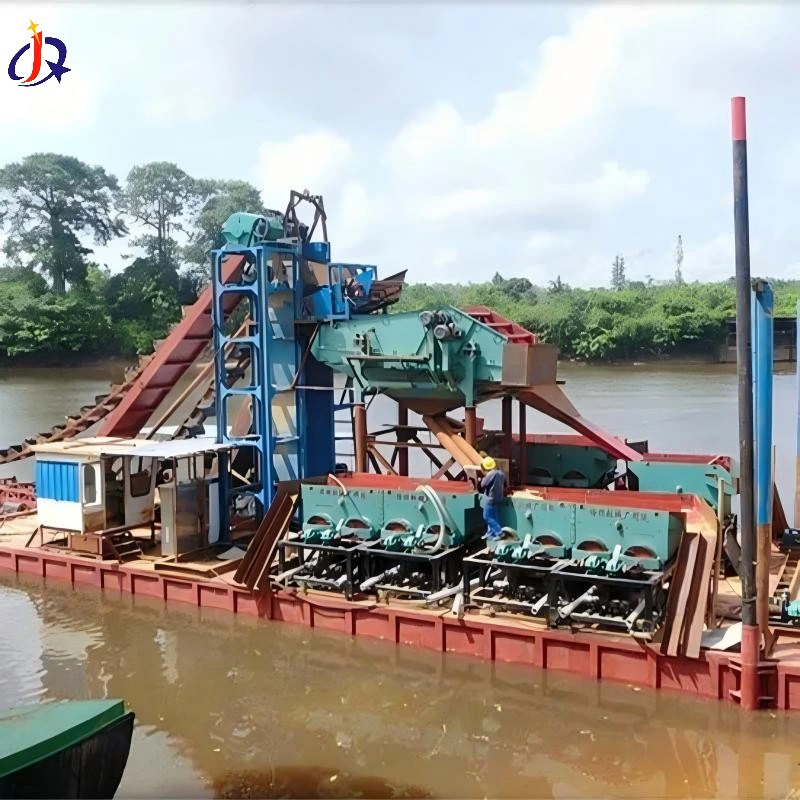

Slusbox + Centrifugalkoncentrator + Jiggseparator

Guldkorn separeras från lätt mineralsand genom gravitationskoncentration, varvid guldkornen sätter sig i koncentrattråget.

Avfallshanteringssystem

Avloppspump + transportrörledning

Släpp ut det separerade avfallet till avsedda områden för att förhindra ackumulering och kontaminering

Hjälpsystem

Skrov, framdrivning och manövrerbarhet

Det pontonliknande skrovet säkerställer flytkraft, med hydraulisk/elektrisk framdrivning och en integrerad kontrollkonsol som möjliggör start/stopp med en knapptryckning.

Parametrar

Kriterier för nyckelval

vanliga intervall

Genomströmning

Matcha malmreserver med halt

Daglig bearbetningskapacitet: 200–1 000 ton
Bearbetningskapacitet per timme: 50–800 kubikmeter (m³)

Utgrävningsdjup

Anpassa till flodens vattendjup

Skokkedja typ: 1–8 meter

Sugtyp: 10–30 meter

Återställningsfrekvens

Key Performance Indicators

85 %-95 %

Driva

Längd på läxor

Bränsletyp: Diesel
Effektområde: 100–500 kW
Bränsleförbrukning: 50–200 L/h

Tillämplig malmsöm

Geologiska förhållanden

Guide för val av material och utrustning:

Kullerstenslager: Grävmaskin för skopkedje

Finsandskikt: Suggrävare

Smal flodkanal: Grävmaskin med skopskopa
